Caratteristiche e condizioni operative delle pompe centrifughe per pipeline
2026-09-18
Le pompe centrifughe in linea sono progettate in base alle caratteristiche tecniche delle pompe centrifughe della serie IS e sono una combinazione intelligente dei design convenzionali delle pompe verticali. Inoltre, a seconda della temperatura operativa, della natura del mezzo pompato e di altri fattori, sono stati creati modelli basati sulla serie ISG per il pompaggio di acqua calda, alte temperature, prodotti chimici corrosivi e prodotti petroliferi. I prodotti di questa serie sono caratterizzati da alta efficienza, risparmio energetico, bassa rumorosità e funzionamento affidabile. Di seguito considereremo in dettaglio le caratteristiche delle pompe centrifughe per tubazioni e le loro condizioni operative.

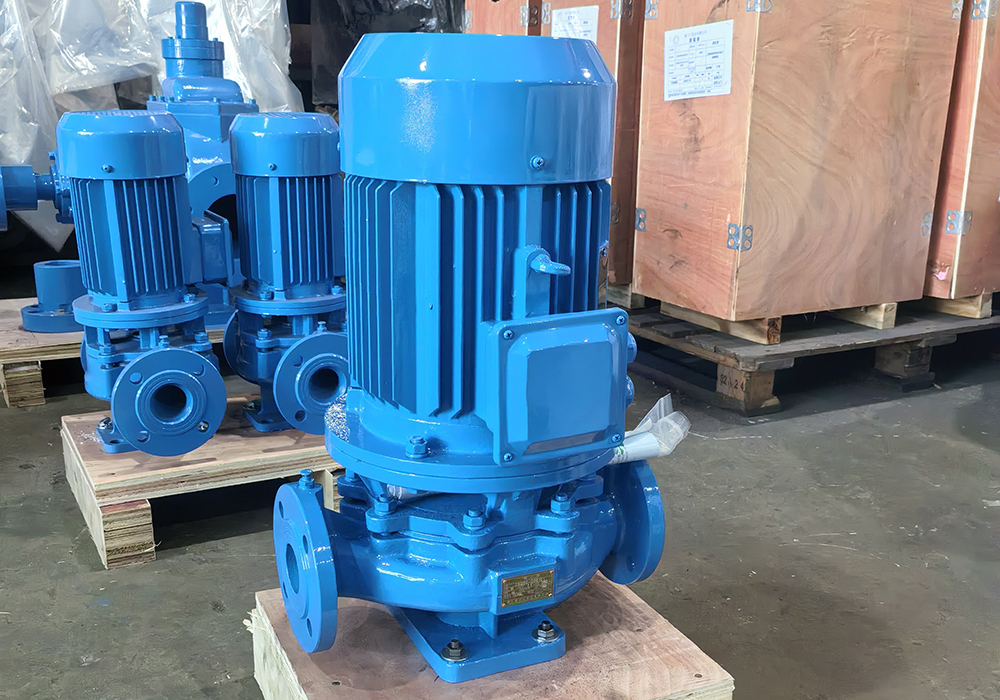

Pompa centrifuga a tubazione verticale
Caratteristiche delle pompe centrifughe per pipeline
1. La pompa ha un design verticale, i diametri dei fori di ingresso e di uscita sono gli stessi e posizionati sullo stesso asse, il che ne consente l'installazione nella tubazione allo stesso modo di una valvola. La pompa ha un design compatto ed estetico, occupa poco spazio e non richiede grandi costi di costruzione; Quando la copertura protettiva è installata, può essere utilizzata all'aperto.
2. La girante è montata direttamente sull'albero motore esteso, con conseguente lunghezza assiale ridotta e struttura compatta. La disposizione razionale dei cuscinetti della pompa e del motore elettrico consente di bilanciare efficacemente i carichi radiali e assiali che si presentano durante il funzionamento della pompa, garantendo un funzionamento regolare, basse vibrazioni e livelli di rumore.
3. La tenuta meccanica adotta una tenuta meccanica o una combinazione di tenute meccaniche con O-ring in lega di titanio importati, tenute meccaniche ad alta temperatura di medie dimensioni e tenute in carburo resistenti all'usura, che possono prolungare efficacemente la durata della tenuta meccanica.
4. L'installazione e la manutenzione sono comode: non è necessario smontare il sistema di tubazioni, è sufficiente svitare i dadi dell'unità di collegamento della pompa per rimuovere tutte le unità del rotore.
5. A seconda dei requisiti operativi, ovvero della portata e della pressione richieste, è possibile utilizzare uno schema di funzionamento della pompa in serie o in parallelo.
6. A seconda dei requisiti delle tubazioni, la pompa può essere installata verticalmente o orizzontalmente.
Condizioni operative per pompe centrifughe per tubazioni
1. Pressione di aspirazione ≤ 1,0 MPa o pressione di esercizio massima del sistema di pompaggio ≤ 1,6 MPa, ovvero pressione di aspirazione della pompa + prevalenza della pompa ≤ 1,6 MPa; la pressione di prova della pompa è 2,5 MPa; In fase d'ordine è necessario specificare la pressione di esercizio dell'impianto. Se la pressione di esercizio del sistema di pompa supera 1,6 MPa, ciò deve essere indicato separatamente al momento dell'ordine, in modo che durante la produzione le parti di lavoro e di collegamento della pompa siano realizzate in acciaio fuso.
2. Temperatura ambiente <40°C, umidità relativa <95%.
3. La frazione volumetrica delle particelle solide nel mezzo pompato non supera lo 0,1% per unità di volume, dimensione delle particelle <0,2 mm.
Nota: se il mezzo pompato contiene particelle fini, indicarlo al momento dell'ordine in modo che il produttore possa utilizzare una tenuta meccanica resistente all'usura.

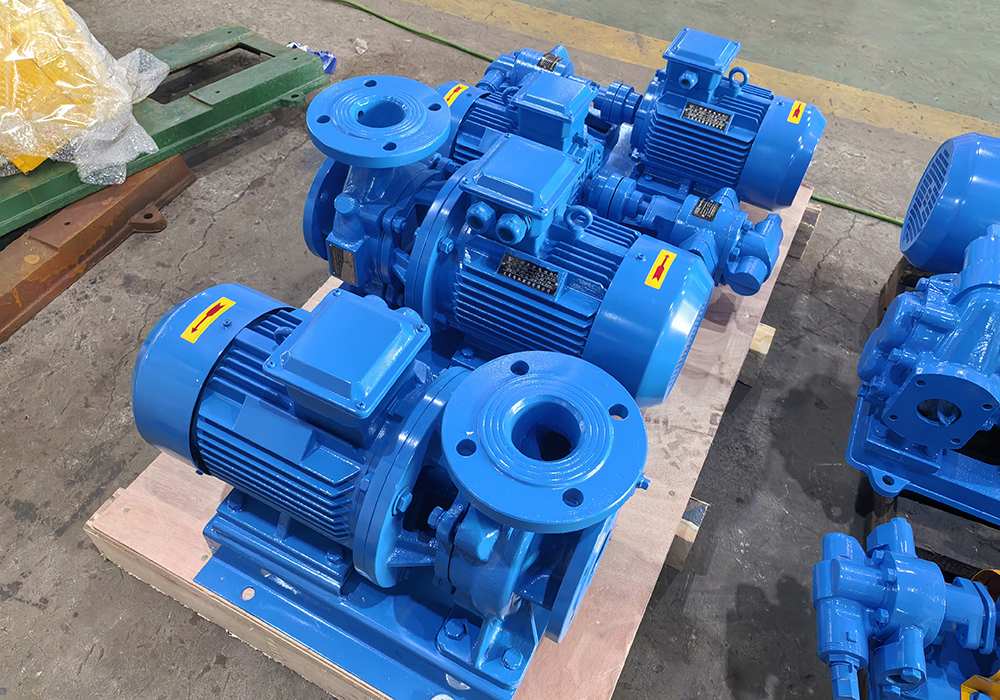

Pompa centrifuga a tubazione orizzontale
Sopra sono riportate informazioni dettagliate sulle caratteristiche e sulle condizioni operative delle pompe centrifughe per tubazioni. Le pompe di questa serie sono caratterizzate da prestazioni superiori, elevata affidabilità, lunga durata, design razionale e aspetto attraente, soddisfacendo gli standard avanzati del settore.
