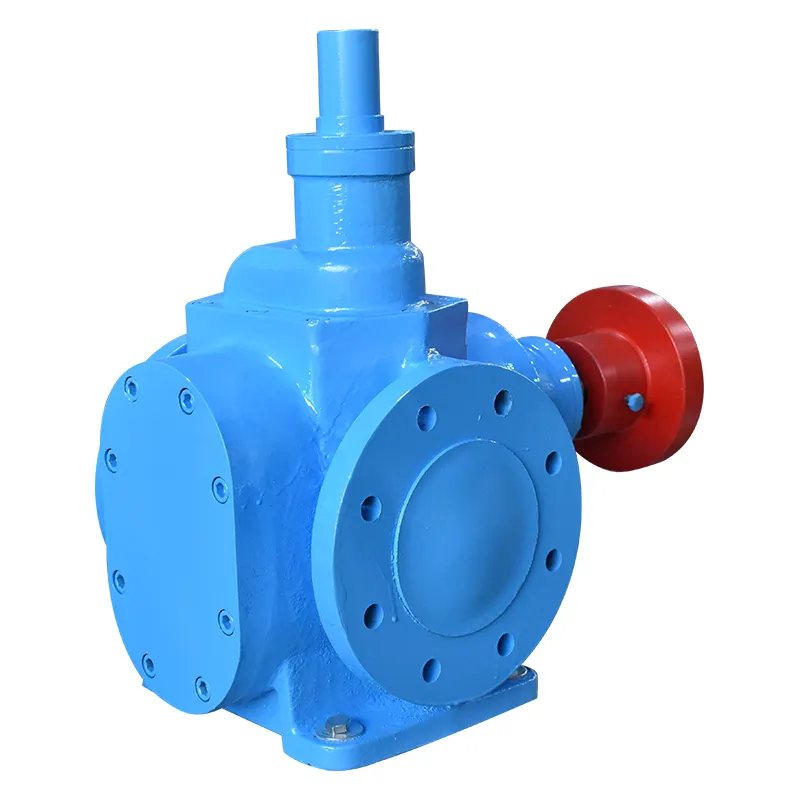

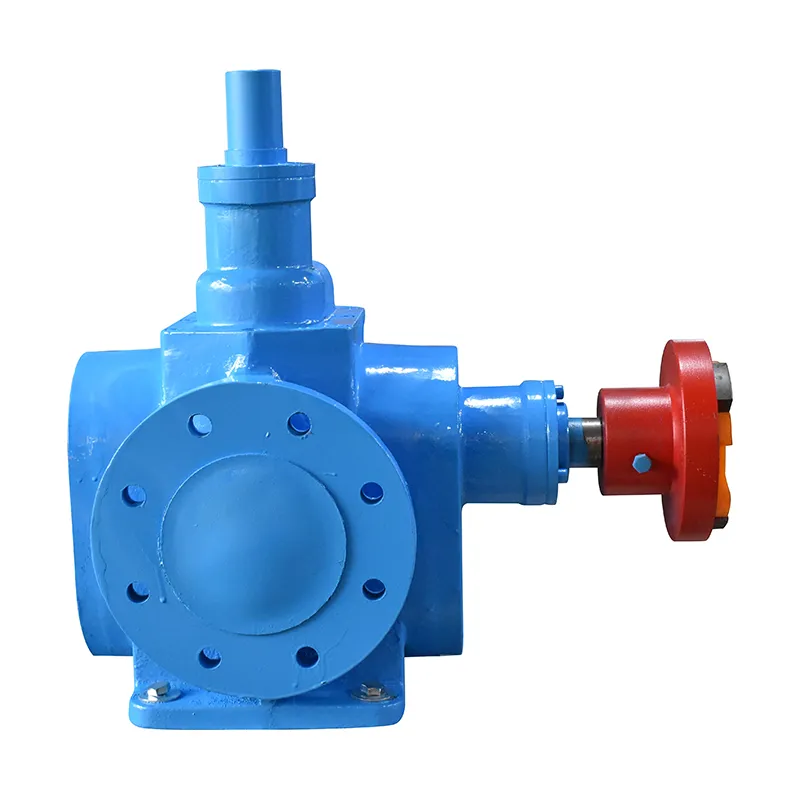

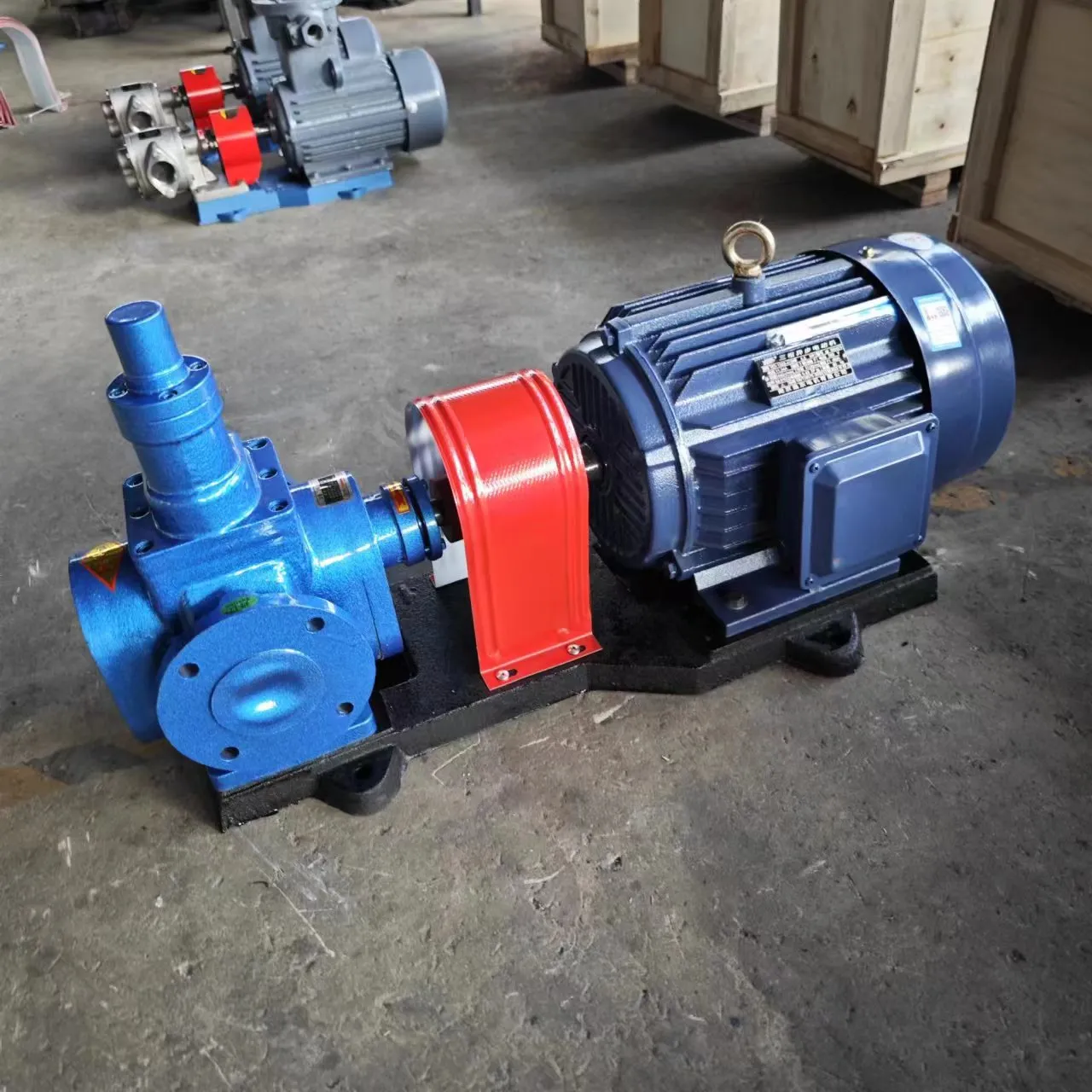

Pompe a ingranaggi circolari tipo YCB
La pompa a ingranaggi YCB utilizza un profilo composito dei denti con curva sinusoidale a doppio arco, rendendo obsolete le pompe a ingranaggi ad evolvente. Questa serie di pompe ad ingranaggi ad arco è composta principalmente da ingranaggi, alberi, corpi di pompa, coperchi di pompe, boccole di cuscinetti e guarnizioni dell'estremità dell'albero.
Descrizione
marcatore
Panoramica del prodotto
La pompa a ingranaggi YCB utilizza un profilo composito dei denti con curva sinusoidale a doppio arco, rendendo obsolete le pompe a ingranaggi ad evolvente. Questa serie di pompe ad ingranaggi ad arco è composta principalmente da ingranaggi, alberi, corpi di pompa, coperchi di pompe, boccole di cuscinetti e guarnizioni dell'estremità dell'albero. La pompa è dotata di una valvola di sicurezza per la protezione da sovraccarico, la cui contropressione totale è impostata su 1,5 volte la pressione di mandata nominale della pompa. La regolazione entro l'intervallo di pressione di scarico consentito può essere effettuata in base ai requisiti effettivi. Tuttavia, tenere presente che questa valvola limitatrice di pressione non è destinata a funzionare come valvola limitatrice di pressione per lunghi periodi di tempo; Se necessario, è necessario installare una valvola separata nella tubazione.
Vantaggi del prodotto
Le pompe ad ingranaggi ad arco sono caratterizzate da alta efficienza, bassa rumorosità ed eccellenti prestazioni di risparmio energetico.
Le superfici degli ingranaggi non si usurano, il che garantisce un funzionamento regolare senza cavitazione. Le caratteristiche includono bassa rumorosità, lunga durata e alta efficienza.
Le pompe semiassiali YCB possono essere equipaggiate con motori standard o, su richiesta, motori antideflagranti con caratteristiche simili.
Sono disponibili due modelli di tenuta meccanica: tenute meccaniche o tenute a baderna, che possono essere selezionate in base ai requisiti dell'applicazione e alle specifiche dell'utente.
Ambito di applicazione
Le pompe ad arco YCB possono fungere da pompe di trasferimento e booster nei sistemi di alimentazione dell'olio.
Nei sistemi di alimentazione, possono funzionare come pompe di carburante per l'erogazione, il mantenimento della pressione e l'iniezione.
Nei sistemi di trasmissione idraulica, possono fungere da pompe idrauliche per fornire potenza idraulica.
Possono essere utilizzate come pompe per olio lubrificante in tutti i settori.
Opzioni di prestazione
| Modello | consumo | Pressione | Sollevamento in aspirazione
| efficienza
| Motore elettrico
| Importazione ed esportazione | |||
| (m³/ora) | (l/min) | (MPa) | (m) | (%) | Numero di telaio | (kW) | (giri/min) | (mm) | |
| YCB0.6-0.6 | 0,6 | 10 | 0,6 | 5 | 60 | Y9OS-6 | 0,75 | 910 | 25 |
| YCB1-0.6 | 1 | 16 | 60 | Y82-4 | 0,75 | 1390 | |||
| YCB1.6-0.6 | 1.6 | 26 | 63 | Y9OS-6 | 0,75 | 910 | 32 | ||
| YCB2.5-0.6 | 2.5 | 40 | 63 | Y82-4 | 1.1 | 1400 | |||
| YCB3.3-0.6 | 3.3 | 55 | 60 | Y100L-6 | 1.5 | 940 | 40 | ||
| YCB5-0.6 | 5 | 83 | 60 | Y1001L-4 | 2.2 | 1420 | |||
| YCB4-0.6 | 4 | 67 | 60 | Y100L-6 | 1.5 | 940 | 50 | ||
| YCB6-0.6 | 6 | 100 | 60 | Y1001L-4 | 2.2 | 1420 | |||
| YCB8-0.6 | 8 | 135 | 61 | Y1325-6 | 3 | 960 | 65 | ||
| YCB12-0.6 | 12 | 200 | 61 | Y1325-4 | 5.5 | 1440 | |||
| YCB10-0.6 | 10 | 167 | 62 | Y132M1-6 | 4 | 960 | |||
| YCB15-0.6 | 15 | 250 | 62 | Y132S-4 | 5.5 | 1440 | |||
| YCB20-0.6 | 20 | 333 | 68 | Y160M-6 | 7.5 | 970 | 80 | ||
| YCB25-0.6 | 25 | 417 | 69 | Y160L-6 | 11 | 970 | 100 | ||
| YCB30-0.6 | 30 | 500 | 65 | Y160L-6 | 11 | 970 | |||
