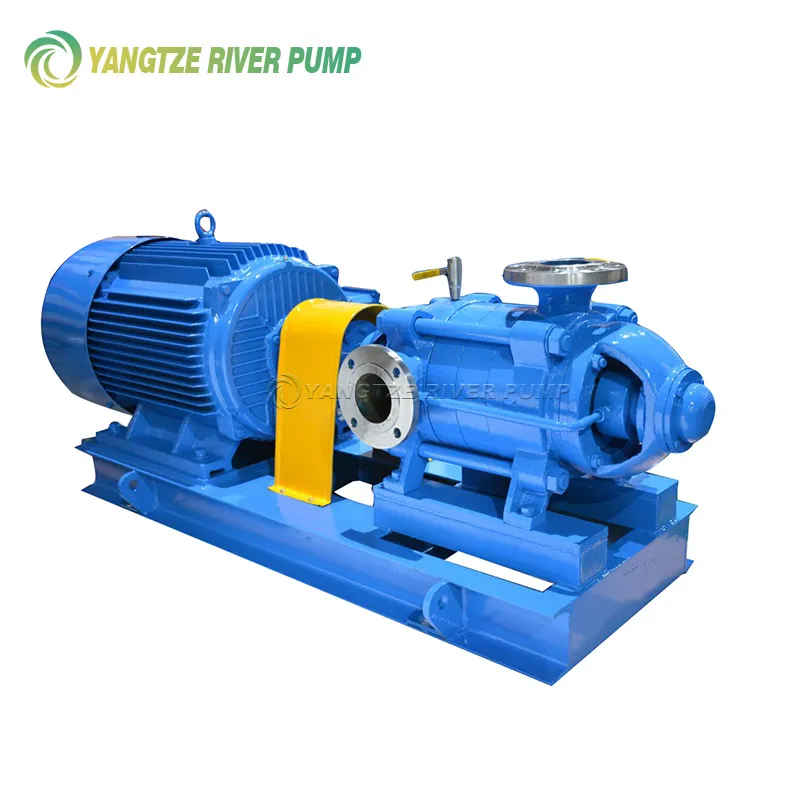

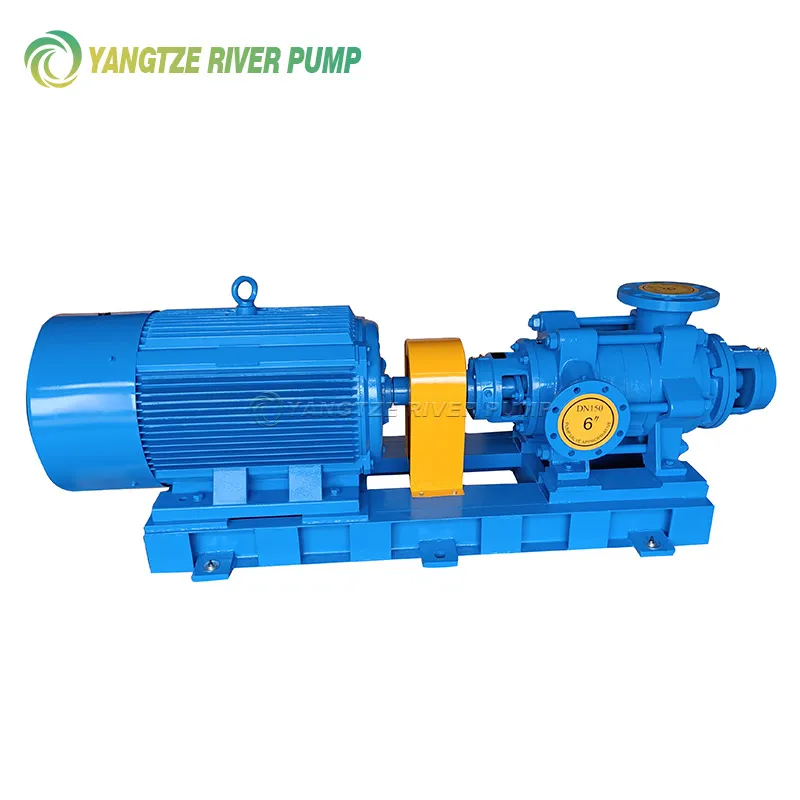

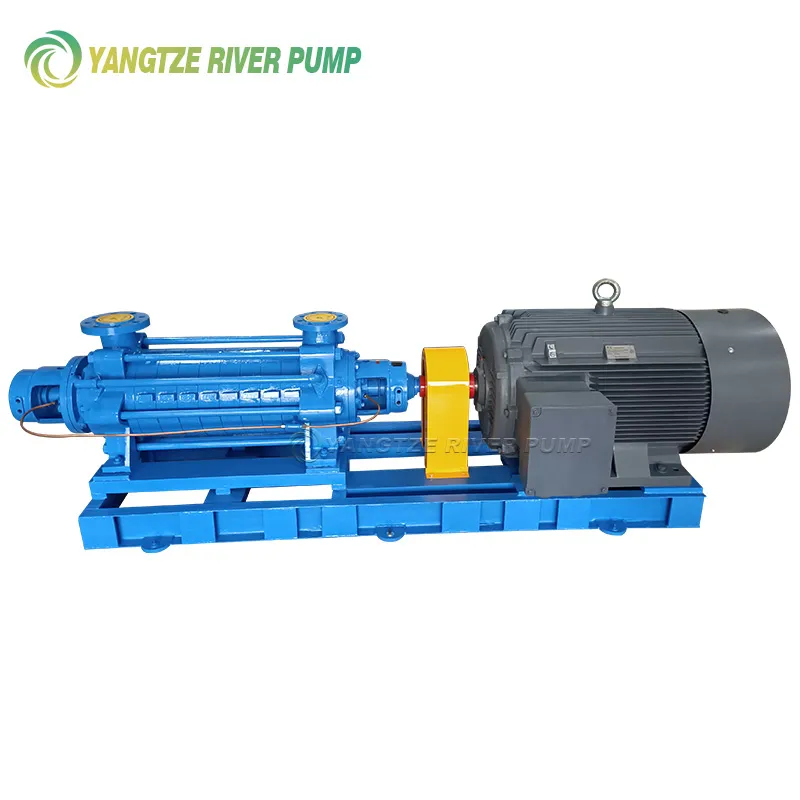

Pompe centrifughe multistadio orizzontali tipo D
La pompa centrifuga multistadio orizzontale a sezione singola di tipo D è caratterizzata da alta efficienza, ampia gamma di prestazioni, funzionamento sicuro e stabile, bassa rumorosità, lunga durata, installazione e manutenzione convenienti. Progettato per il pompaggio di acqua pulita o altri liquidi ad essa simili nelle proprietà fisiche e chimiche.
Descrizione
marcatore
Descrizione del prodotto
La pompa centrifuga multistadio orizzontale a sezione singola di tipo D è caratterizzata da alta efficienza, ampia gamma di prestazioni, funzionamento sicuro e stabile, bassa rumorosità, lunga durata, installazione e manutenzione convenienti. Progettato per il pompaggio di acqua pulita o altri liquidi ad essa simili nelle proprietà fisiche e chimiche. Può essere utilizzata anche per pompare acqua calda, oli, sostanze corrosive o abrasive modificando il materiale della pompa, il tipo di guarnizione e aggiungendo un sistema di raffreddamento.
Condizioni operative
- Modello idraulico avanzato, alta efficienza, ampia gamma di prestazioni. La pompa funziona regolarmente con un basso rumore.
- La tenuta meccanica è progettata come premistoppa morbido o tenuta meccanica, che garantisce tenuta affidabile, struttura semplice e facile manutenzione.
- L'albero ha un design completamente protetto, che garantisce l'assenza di contatto con l'ambiente, previene la corrosione e garantisce una lunga durata.
Ambito di applicazione
Adatto per l'approvvigionamento idrico e il drenaggio industriale e comunale, pressurizzazione dell'approvvigionamento idrico di grattacieli, irrigazione di parchi e giardini, pressurizzazione di sistemi antincendio, pompaggio a lunga distanza, riscaldamento, pressurizzazione di sistemi di circolazione di acqua calda e fredda nei bagni e relative apparecchiature, particolarmente adatto per la fornitura di acqua a piccole caldaie.
Opzioni di prestazione
| Modello | Portata (m³/h) | Testa (m) | Velocità di rotazione (rpm) | Potenza (kW) | Efficienza (%) | Riserva di cavitazione ammissibile (m) | |
| Potenza dell'albero | Potenza del motore | ||||||
| 50D8×2 | 18 | 19 | 2950 | 1.5 | 2.2 | 62 | 2.3 |
| 50D8×3 | 18 | 28.5 | 2950 | 2.25 | 3 | 62 | 2.3 |
| 50D8×4 | 18 | 38 | 2950 | 3 | 4 | 62 | 2.3 |
| 50D8×5 | 18 | 47,5 | 2950 | 3,75 | 5.5 | 62 | 2.3 |
| 50D8×6 | 18 | 57 | 2950 | 4.5 | 5.5 | 62 | 2.3 |
| 50D8×7 | 18 | 66,5 | 2950 | 5.25 | 7.5 | 62 | 2.3 |
| 50D8×8 | 18 | 76 | 2950 | 6 | 7.5 | 62 | 2.3 |
| 50D8×9 | 18 | 85,5 | 2950 | 6,75 | 7.5 | 62 | 2.3 |
| 50D8×10 | 18 | 95 | 2950 | 7.5 | 11 | 62 | 2.3 |
| 50D8×11 | 18 | 104,5 | 2950 | 8.25 | 11 | 62 | 2.3 |
| 50D8×12 | 18 | 114 | 2950 | 9 | 11 | 62 | 2.3 |
| 80D12×2 | 32.4 | 22.7 | 2950 | 2.68 | 3 | 75 | 2.8 |
| 80D12×3 | 32.4 | 34.05 | 2950 | 4.02 | 5.5 | 75 | 2.8 |
| 80D12×4 | 32.4 | 45.4 | 2950 | 5.36 | 7.5 | 75 | 2.8 |
| 80D12×5 | 32.4 | 56,75 | 2950 | 6.7 | 7.5 | 75 | 2.8 |
| 80D12×6 | 32.4 | 68.1 | 2950 | 8.04 | 11 | 75 | 2.8 |
| 80D12×7 | 32.4 | 79,45 | 2950 | 9.38 | 11 | 75 | 2.8 |
| 80D12×8 | 32.4 | 90,8 | 2950 | 10.72 | 15 | 75 | 2.8 |
| 80D12×9 | 32.4 | 102.15 | 2950 | 11.06 | 15 | 75 | 2.8 |
| 80D12×10 | 32.4 | 113,5 | 2950 | 13.4 | 15 | 75 | 2.8 |
| 80D12×11 | 32.4 | 124,85 | 2950 | 14.74 | 18.5 | 75 | 2.8 |
| 80D12×12 | 32.4 | 136.2 | 2950 | 16.08 | 18.5 | 75 | 2.8 |
| 100D16×2 | 54 | 35.2 | 2950 | 7.2 | 11 | 71,5 | 3.3 |
| 100D16×3 | 54 | 52.8 | 2950 | 10.8 | 15 | 71,5 | 3.3 |
| 100D16×4 | 54 | 70.4 | 2950 | 14.4 | 18.5 | 71,5 | 3.3 |
| 100D16×5 | 54 | 88 | 2950 | 18 | 22 | 71,5 | 3.3 |
| 100D16×6 | 54 | 105.6 | 2950 | 21.6 | 30 | 71,5 | 3.3 |
| 100D16×7 | 54 | 123.2 | 2950 | 25.2 | 30 | 71,5 | 3.3 |
| 100D16×8 | 54 | 140,8 | 2950 | 28.8 | 37 | 71,5 | 3.3 |
| 100D16×9 | 54 | 158.4 | 2950 | 32.4 | 37 | 71,5 | 3.3 |
| 100D16×10 | 54 | 176 | 2950 | 36 | 45 | 71,5 | 3.3 |
| 100D16×11 | 54 | 198,6 | 2950 | 39.6 | 55 | 71,5 | 3.3 |
| 100D16×12 | 54 | 211.2 | 2950 | 43.2 | 55 | 71,5 | 3.3 |
| 125D15×2 | 108 | 40 | 2950 | 15.6 | 18.5 | 76 | 4 |
| 125D15×3 | 108 | 60 | 2950 | 23.4 | 30 | 76 | 4 |
| 125D15×4 | 108 | 80 | 2950 | 31.2 | 37 | 76 | 4 |
| 125D15×5 | 108 | 100 | 2950 | 39 | 45 | 76 | 4 |
| 125D15×6 | 108 | 120 | 2950 | 46.8 | 55 | 76 | 4 |
| 125D15×7 | 108 | 140 | 2950 | 54.6 | 75 | 76 | 4 |
| 125D15×8 | 108 | 160 | 2950 | 62.4 | 75 | 76 | 4 |
| 125D15×9 | 108 | 180 | 2950 | 70.3 | 90 | 76 | 4 |
| 125D15×10 | 108 | 200 | 2950 | 78 | 90 | 76 | 4 |
Malfunzionamenti e loro eliminazione
| Malfunzionamento | Motivo | Metodo di eliminazione |
| 1. La pompa non aspira acqua. Le lancette del manometro e del vacuometro oscillano notevolmente. | Non c'è abbastanza acqua nella pompa. Sono presenti perdite d'aria nella tubazione o nei dispositivi. | Aggiungere acqua alla pompa. Stringere i collegamenti, eliminare le perdite d'aria. |
| 2. La pompa non aspira acqua. Il vacuometro indica un vuoto elevato. | La valvola di ritegno non si apre o è ostruita. La resistenza del tubo di aspirazione è troppo elevata. Altezza di aspirazione troppo alta. | Controllare e riparare o sostituire la valvola di ritegno. Sostituire il tubo di aspirazione. Ridurre l'altezza di aspirazione. |
| 3. Il manometro mostra la pressione, ma la pompa non fornisce acqua. | La resistenza del tubo in pressione è troppo elevata. Senso di rotazione errato. Girante intasata. Velocità della pompa insufficiente. | Controllare e accorciare la tubazione, controllare il motore elettrico. Rimuovere il tubo e pulire la girante. Aumentare la velocità di rotazione dell'albero della pompa. |
| 4. La portata è inferiore ai requisiti di progettazione. | Pompa intasata. Grave usura sugli O-ring. Velocità di rotazione insufficiente. | Pulire la pompa e i tubi. Sostituire gli O-ring. Aumentare la velocità di rotazione dell'albero della pompa. |
| 5. Il consumo energetico della pompa è troppo elevato. | Un serraggio eccessivo del premistoppa può causare il surriscaldamento del premistoppa. Usura della girante. Aumentare il flusso della pompa. | Allentare il premistoppa. Sostituire la girante. Aumentare la resistenza della linea di pressione per ridurre il flusso. |
| 6. Rumore insolito all'interno della pompa, la pompa non fornisce acqua. | Troppi consumi. La resistenza del tubo di aspirazione è troppo elevata. Perdita d'aria nel punto di aspirazione. La temperatura del liquido pompato è troppo alta. | Aumentare la resistenza della linea di pressione per ridurre il flusso. Controllare la linea di aspirazione della pompa. Controllare la valvola di ritegno. Ridurre l'altezza di aspirazione. Eliminare le perdite d'aria. Ridurre la temperatura del liquido. |
| 7. Vibrazioni della pompa. | L'asse della pompa e l'asse del motore non sono allineati oppure l'albero della pompa è piegato. | Allineare gli assi della pompa e del motore. |
| 8. Surriscaldamento dei cuscinetti. | Mancanza di lubrificazione. L'asse della pompa e l'asse del motore non sono allineati. | Aggiungi lubrificante. Allineare gli assi. Controllare o pulire l'alloggiamento del cuscinetto. |
